ah oui car je c soudé mais je suis pas un pro car avec le poid des bac il va falloir de bon soudure

tu m'étonne chaque bac devrai faire 210l soit plus 630kg avec le sable + quelque décors...
ou la je le sent mal

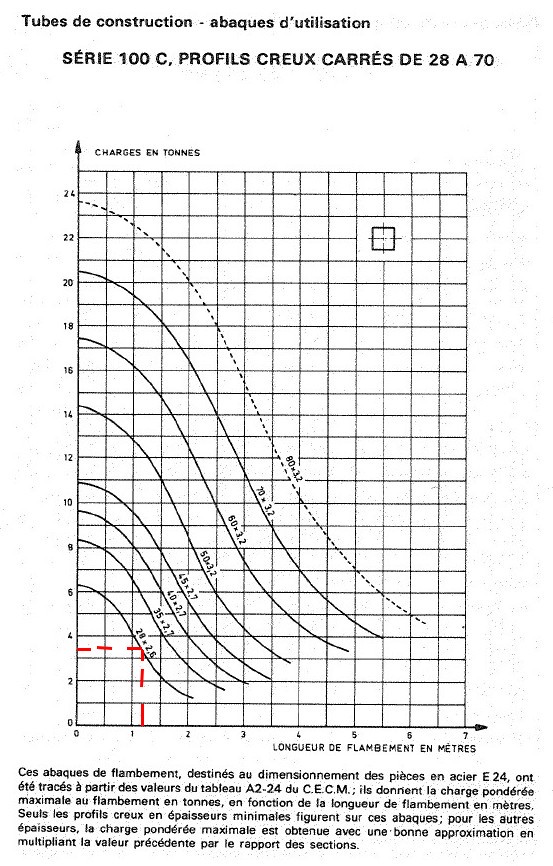

Voila j'ai trouvé au bureau un vielle abaque sur la résistance des tube carré
je suis partie sur le cas ou j'aurai un tube carré de 28mm avec épaisseur de 2.6,
ma longueur de tube la plus longue qui soutiendra 1 bac.
soit la largeur de mon étagére 1.2m j'ai tracé en rouge les valeur trouvé.
je suis rassuré une barre 1.2m peu soutenir +2.5 tonnes avant flambage.
comme j'aurai obligatoirement 2 barre sous un bac,je peu mettre 5tonnes sur une étagère!!!
dite le moi si mon raisonnement n'est pas bon.



maintenant reste a trouvé combien resiste un cordon de soudure.

j'ai entendus dire qu'un cordon soudure d'une longueur 1cm

donc j'ai etait voir le gars le tubes font 4cm/4cm et environ 2m de long et y a du 3cm/3cm sur 2m de long

nickel tous ca

avec une armature comme ça tu risque pas qu'il tombe ,tu mets des barres de renfort entre les deux ou pas?

beau projet a suivre de pres

merci jnoel,
le chassis en cour de montages.

taz.59650 le chassis serra quasiment comme sur le plan aucun,renfort supplémentaire.

je poste les photos des réception du chassis.

comment ce porte le projet?
Hate de voir les photos

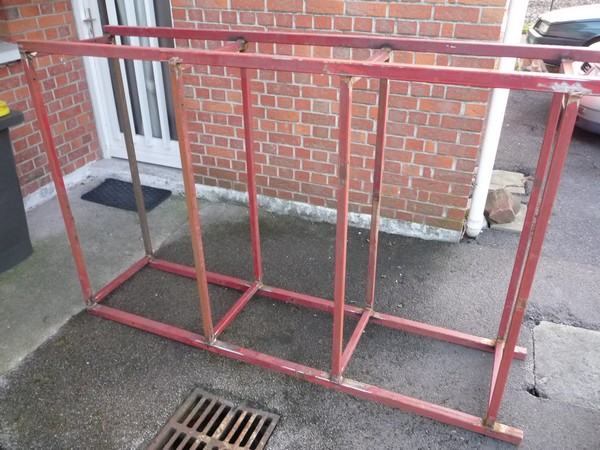

Voila le résulta,sa pèse une tonne!
Il faut que je la ponce et la repeindre

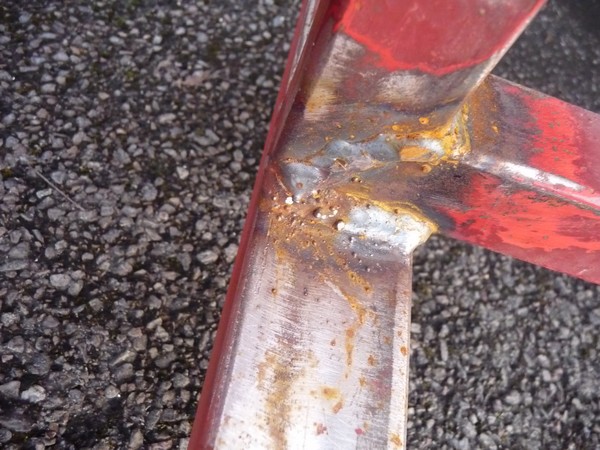

De belle soudure(elle on intérêt a tenir )
